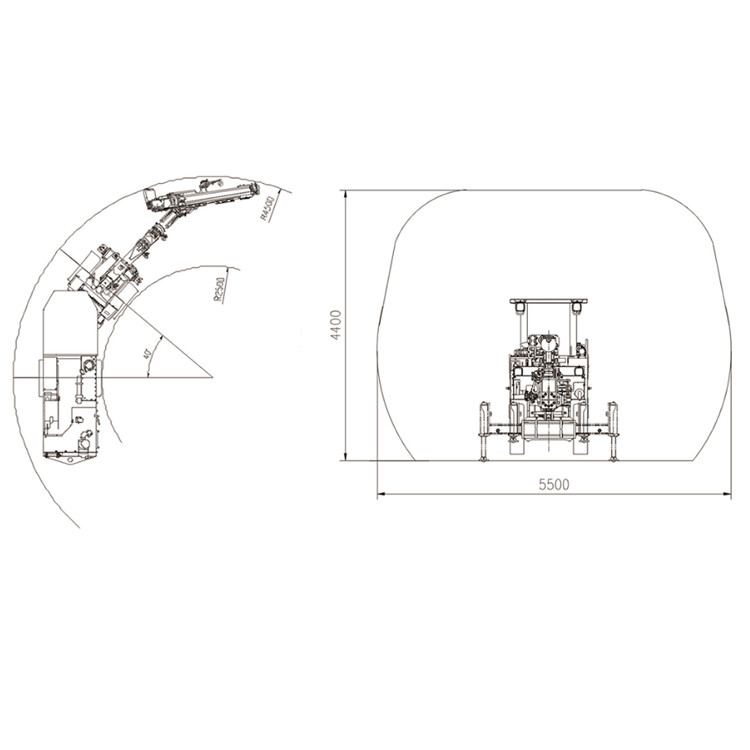

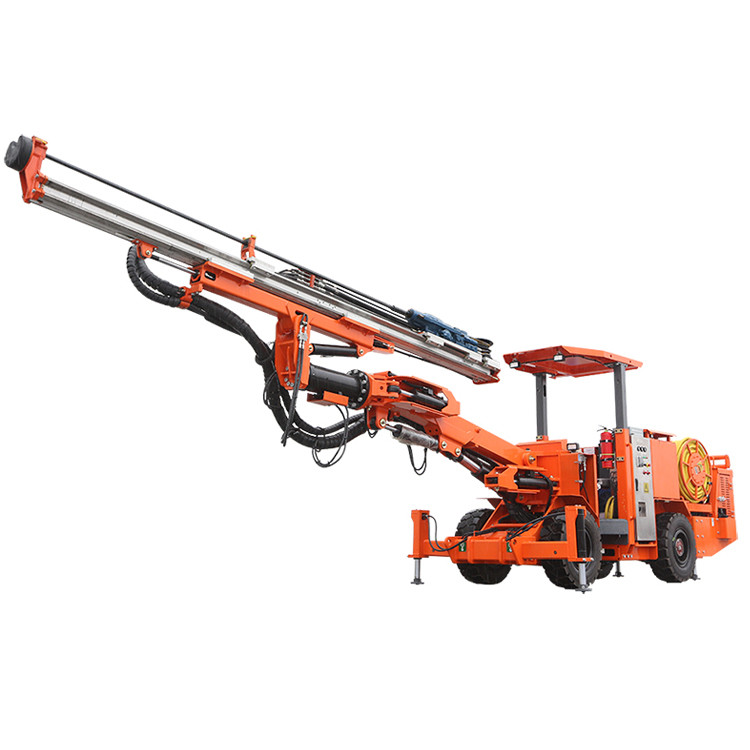

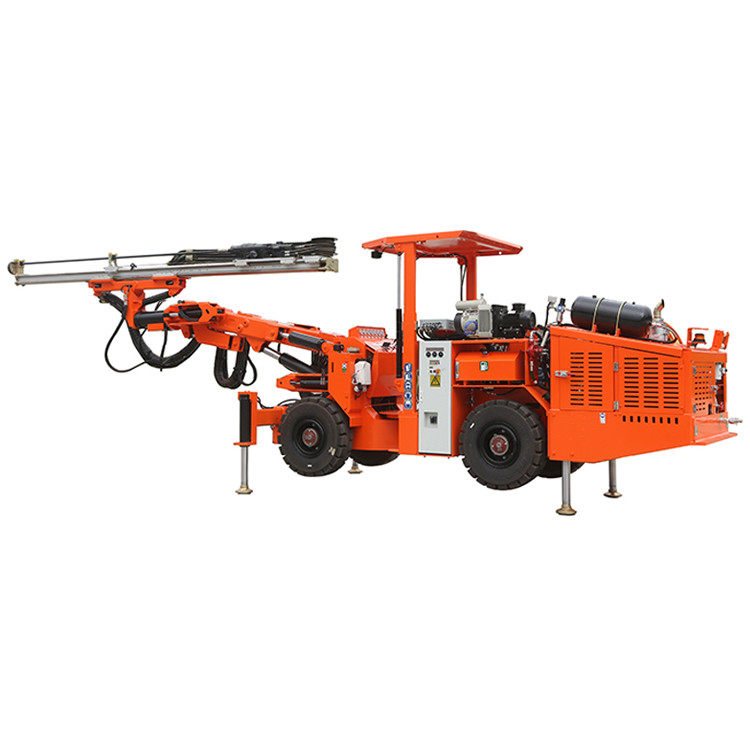

Caractéristiques du jumbo de forage sur roues DW1-24 : conception mini-compacte, particulièrement adaptée aux opérations de forage de trous de mine de tunnel de 2,5 à 3,5 m ou même plus grandes.

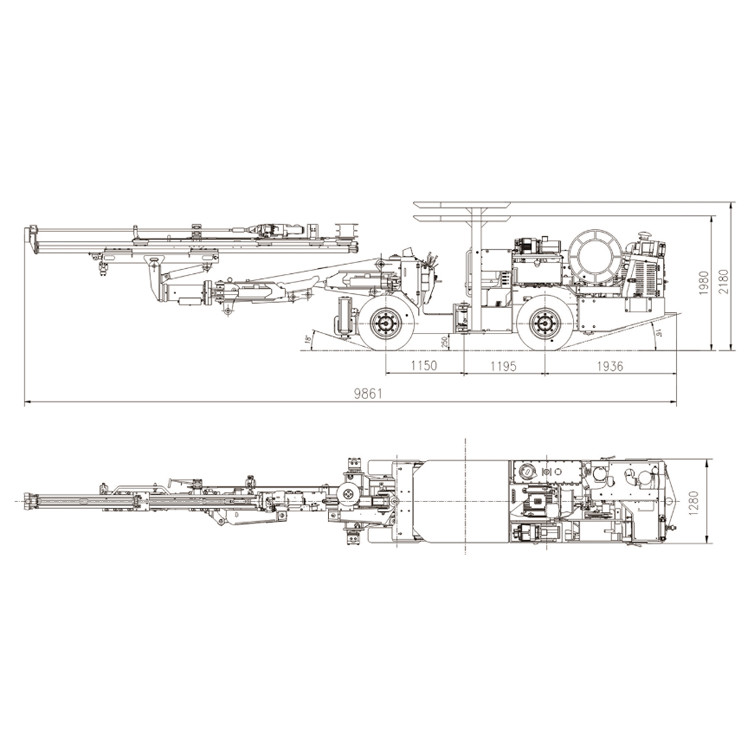

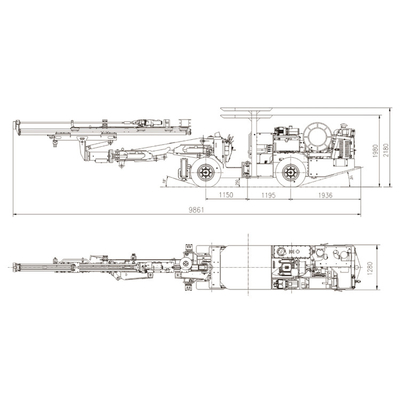

| Dimensions | |
| L × L × H (mm) | 9860×1250×1880/2580 |
| Garde au sol(mm) | 250 |
| Poids total Kg | 8600 |
| Rayon de braquage mm | 2400/4800 |
| Vitesse de déplacement Km/h | dix |
Vagabond |
||
| Modèle | 1838ME | 2238 |
| Jarret | T38/T45 | T38/T45 |
| Diamètre du trou (millimètre) | 41-76 | 64-76/76-89 |
| Max.Puissance de frappe (kW) | 18 | 22 |
| Taux d'impact (hertz) | 60 | 53 |
| Systèmepression (bar) | 230 | 220 |
| Moteurs rotatifs | Rotation indépendante | |
| Vitesse de rotation (tr/min) | 0-215 | 0-130 |
| Max.Couple de rotation (Nm) | 1070 | 1520 |
| Lub.consommation d'air(L/s) | 5 | 5 |
| Lester (Kg) | 170 | 174 |
| BruitdB(A) | <106 | <106 |
| Remarque : D'autres modèles sont disponibles | ||
| Ppoutre de corde | |||
| Modèle | TF-12LA | TF-10L | TF50-6/10L |
| Longueur totale (mm) | 5294 | 4718 | 4561 |
| Longueur de la tige de forage (mm) | 3700 | 3090 | 1830-3090 |
| Profondeur de perçage (mm) | 3400 | 2700 | 1550-2750 |
| Poids (dont dériveur) kg | 555 | 490 | 725 |
| Force motrice (KN) 12 12 | 12 | 12 | 12 |
